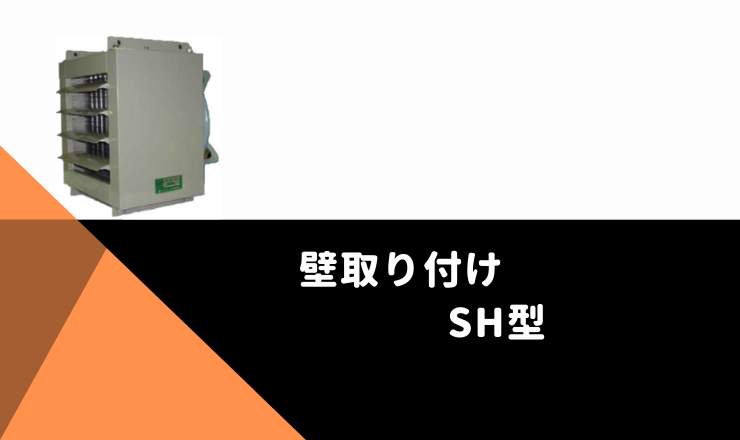

横吹出型の壁掛けタイプ SH型
横吹出型の壁掛けタイプ【SH型】
SH型は壁に取り付けて風を横向きに吹くタイプとなります。
また、SH型は送風機に有圧換気扇を使用しているため、標準型・耐熱仕様・防爆仕様
ステンレス仕様・400V仕様や単相仕様など、特殊仕様への変更が容易にできます。
熱源は、蒸気と温水（低温水）の2種類となります。
熱源【蒸気】製品一覧
| 型式 | Hz | 風量【㎥/min】 | 吹出温度【℃】 | 能力【kw】 | 蒸気量【kg/h】 | 重量【㎏】 | 相数 |
| SH-122 | 50/60 | 26/30 | 42.2/41.5 | 14.3/16.3 | 23.7/26.6 | 27 | 3相200V |
| SH-142 | 50/60 | 37/41 | 45.9/44.5 | 23.5/24.9 | 38.4/40.7 | 34 | 3相200V |
| SH-162 | 50/60 | 53/60 | 44.5/43.6 | 32.8/35.2 | 53.6/57.6 | 44 | 3相200V |
| SH-182 | 50/60 | 77/90 | 42.6/41.7 | 43.6/49.1 | 71.3/80.8 | 53 | 3相200V |
| SH-202 | 50/60 | 85/94 | 46.3/45.3 | 54.7/58.6 | 89.3/95.8 | 81 | 3相200V |
| SH-242 | 50/60 | 135/150 | 44.8/43.7 | 82.7/88.5 | 135/144 | 110 | 3相200V |
設計条件：【蒸気圧0.1MPa、吸込空気15℃、吹出空気40℃～45℃】風量：【㎥/min】JIS規格にて測定
熱源【温水】製品一覧
| 型式 | Hz | 風量【㎥/min】 | 吹出温度【℃】 | 能力【kw】 | 温水量【ℓ/min】 | 重量【㎏】 | 相数 |
| SH-123W | 50/60 | 26/30 | 26/30 | 17.1/18.5 | 49/53 | 28 | 3相200V |
| SH-143W | 50/60 | 37/43 | 37/43 | 23.5/25.6 | 67/73 | 35 | 3相200V |
| SH-163W | 50/60 | 54/63 | 54/63 | 33.2/36.2 | 95/104 | 44 | 3相200V |
| SH-183W | 50/60 | 72/86 | 72/86 | 38.4/40.6 | 110/116 | 51 | 3相200V |
| SH-203W | 50/60 | 80/92 | 80/92 | 45.9/49.1 | 142/141 | 67 | 3相200V |
| SH-243W | 50/60 | 130/152 | 130/152 | 69.3/74.8 | 199/214 | 86 | 3相200V |
設計条件：【温水温度80℃、吸込空気15℃、吹出空気40℃～45℃】風量：【㎥/min】JIS規格にて測定
熱源【低温水】製品一覧
| 型式 | Hz | 風量【㎥/min】 | 吹出温度【℃】 | 能力【kw】 | 温水量【ℓ/min】 | 重量【㎏】 | 相数 |
| SH-124W | 50/60 | 17/20 | 44.0/43.5 | 8.2/9.5 | 39.3/45.3 | 34 | 3相200V |
| SH-144W | 50/60 | 25/30 | 43.5/42.5 | 11.8/13.6 | 51.6/65.1 | 40 | 3相200V |
| SH-164W | 50/60 | 38/45 | 43.0/41.5 | 17.6/19.5 | 84.2/93.2 | 48 | 3相200V |
| SH-184W | 50/60 | 51/59 | 42.0/40.5 | 22.6/24.4 | 108.0/99.9 | 56 | 3相200V |
| SH-204W | 50/60 | 52/60 | 43.5/43.0 | 24.7/27.8 | 88.3/114.0 | 73 | 3相200V |
| SH-244W | 50/60 | 103/118 | 40.0/39.0 | 42.2/46.0 | 159.0/165.0 | 85 | 3相200V |
設計条件：【温水温度55℃、吸込空気20℃、吹出空気40℃～45℃】風量：【㎥/min】JIS規格にて測定
ユニットヒーターの使用方法について
下吹出型の天吊りタイプ（SV型）の補助としてご利用いただくとより効果をあげられます。
熱損失の最も多い場所に設置してください。
吹出口は個別可変ダンパーになっているので、必要に応じてダンパーの左右調節を
行うことが可能です。
